珠海市联申达科技有限公司PBS环形器一体化自动耦合组装设备

发布时间:2024-03-05 10:08:36人气:

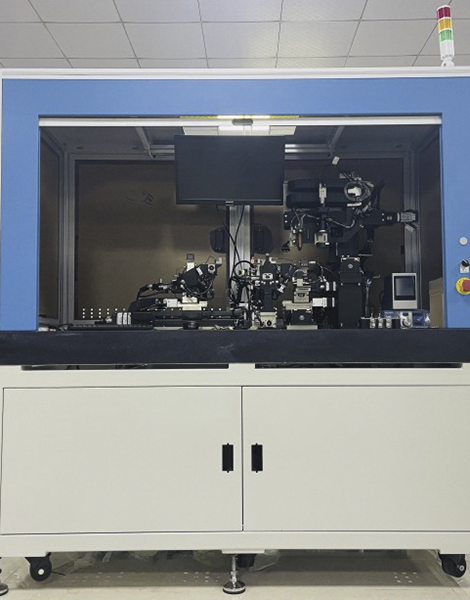

珠海市联申达科技有限公司PBS环形器一体化自动耦合组装设备(图1)


PBS环形器一体化自动耦合组装设备

1、将接收端准直器1与准直器2放置于相应的吸嘴处,设备自动从料盒吸取BLOCK组件,经过PBS后,与接收准直器进行光路耦合,并自动监控IL 和PDL数值, 数值合格后自动点胶、UV固化接收端准直器1和准直器2;

2、设备具有FFU风机过滤单元,保证耦合环境的洁净度。耦合模块采用SURUGA(骏河)或者GMT高阶精密直线电动滑台与角度电动滑台,直线电动滑台单向定位精度为5um,重复定位精度为士0.5um。角度电动滑台单向定位精度为0.03°,重复定位精度为士0.003°;

3、视觉系统搭配德国BASLER制造500万像素工业相机,精度为3um;

4、点胶系统采用日本MUSASHI武藏点胶机;

5、设备UPH:10PCS/H,单颗耦合贴装时间6min/PCS(含UV时间120秒)。
